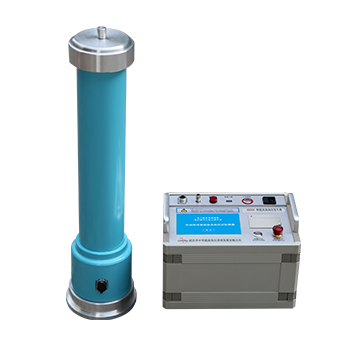

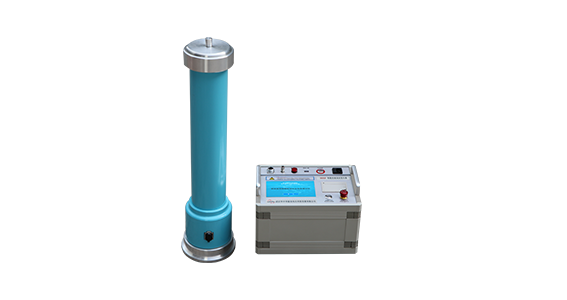

HNZGF系列直流高压试验器是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压试验器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。

技术特点：

●机箱采用铝合金机箱。

●采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。

●采用电压大反馈，输出电压稳定度高，纹波系数≤1%。

●全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差±（1.5%±2个字），电流误差±（1.5%±2个字）。

●升压电位器零起升压。

● 0.75U_DC1mA功能按钮，方便氧化锌避雷器试验，精度±（1.5%±2个字）。

●过压保护采用拔码设定，一目了然，误差±2%。

●倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。

● HNZGF产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。

HNZGF直流高压发生器技术参数
技术参数\规格	60/2	60/3	60/5	120/1	120/2	120/3
额定电压(kV	60	60	60	120	120	120
额定电流(mA)	2	3	5	2	3	5
额定功率(W)	120	180	300	120	240	360
机箱重量(kg)	8	8	8	8	8	8
倍压重量(kg)	4	4	5	6	6	8
倍压高度(mm)	440	440	440	535	535	535
电压测量精度	数显表 ±(1.5%读数±2个字)
电流测量精度	数显表 ±(1.5%读数±2个字)
波纹系数	≤2%
电压稳定度	随机波动，电源电压变化±10%时≤1%
过载能力	空载电压可超出额定电压10%使用10分钟最大充电电流为1.25倍额定电流
电源	单相交流50HZ  220V±10%
工作方式	间断使用
	一次连续时间最长为10分钟
工作环境	温度： 0~40℃
	相对湿度：室温为25℃时不大于85%（无凝露）
	海拔高度：1500米以下

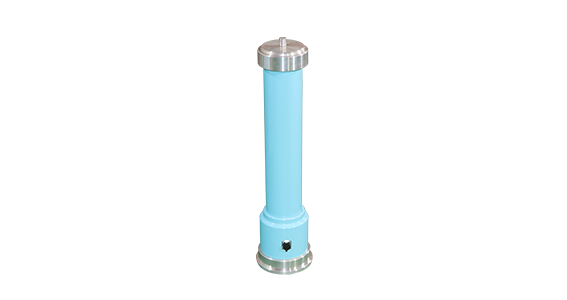

结构特点	环氧玻璃钢电气绝缘倍压筒
	空气绝缘、无泄漏之虑

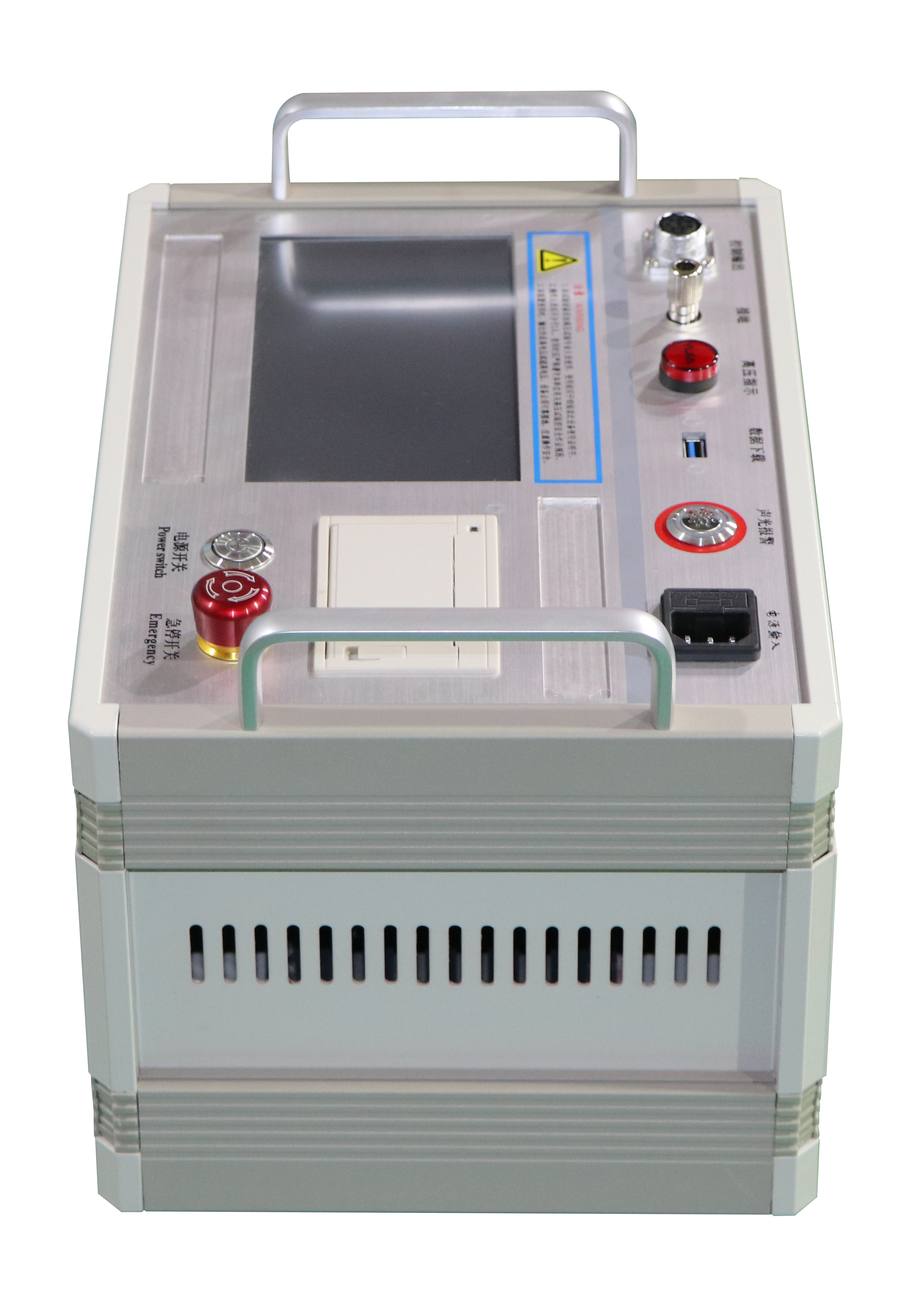

操作箱特点	高精度0.75UDC1mA单触按钮（精度≤2.0%）最适合氧化锌避雷器试验
	过压保护采用拨置，一目了然

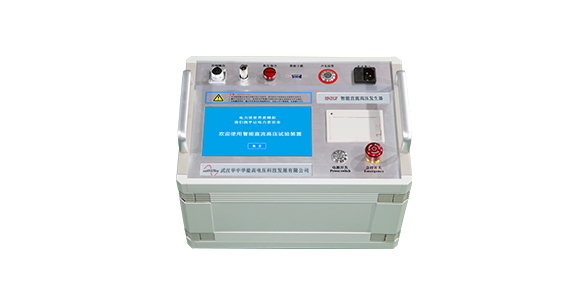

	机箱倍压放置一个铝合金箱,整机一手可提

注：

1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
